Цепи приводные роликовые с изогнутыми пластинами по ДСТУ ГОСТ 13568:2006
Цепи приводные роликовые с изогнутыми пластинами по ДСТУ ГОСТ 13568:2006

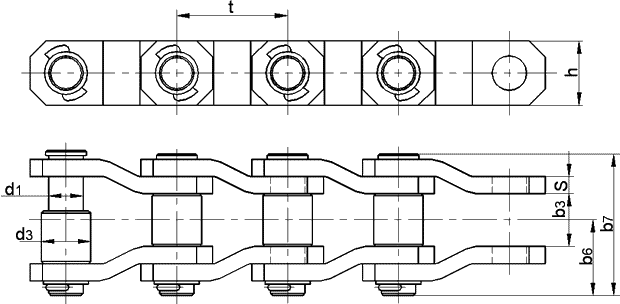

Цепь приводная роликовая с изогнутыми пластинами
Цепь приводная роликовая с изогнутыми пластинами

Обозначение t b3 d3 d1 h s b7 b6 Разрушающая нагрузка, кгс Вес 1м цепи, кг
ПРИ-78,1-360
78,1
38,1
33,3
17,15
45,5
10
102
51
36 000
14,44
ПРИ-78,1-400
78,1
38,1
40,0
19,00
56,0
10
102
51
40 000
16,30
ПРИ-103,2-650
103,2
49,0
46,0
24,00
60,0
10
135
73
65 000
27,70
ПРИ-140-1200
140,0
80,0
65,0
36,00
90,0
20
182
94
120 000
63,00

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь ПРИ-78,1-400 ДСТУ ГОСТ 13568:2006, что означает:
  • ПРИ - приводная роликовая цепь с изогнутими пластинами;
  • 78,1 - шаг цепи, мм;
  • 400 - разрушающая нагрузка, кН.
