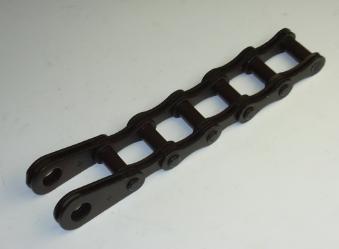

Цепи грузовые пластинчатые ГОСТ 191 - 82

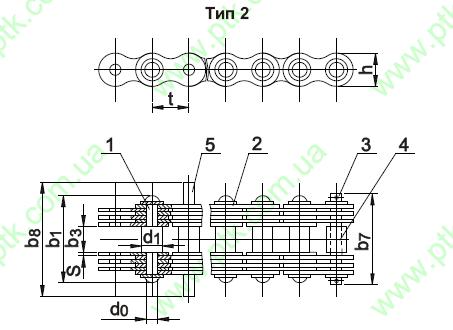

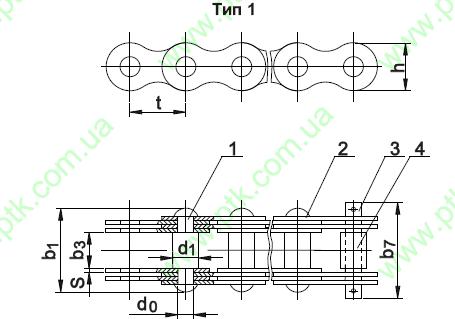

Цепь грузовая пластинчатая с соединительным валиком

на одном конце отрезка цепи



1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка.



Цепь грузовая пластинчатая с соединительным валиком

 на одном конце отрезка цепи и удлинёнными валиками



1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; 5 - валик удлинённый

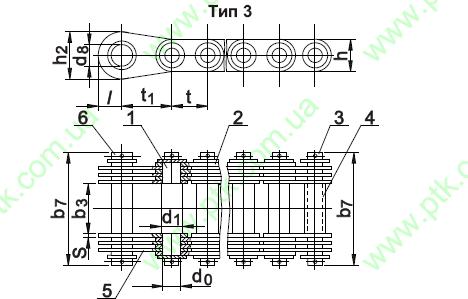

Цепь грузовая пластинчатая с соединительным валиком на

одном конце , концевыми пластинами и концевым валиком

 на другом конце цепи

1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; 5 - пластина концевая; 6 - валик концевой

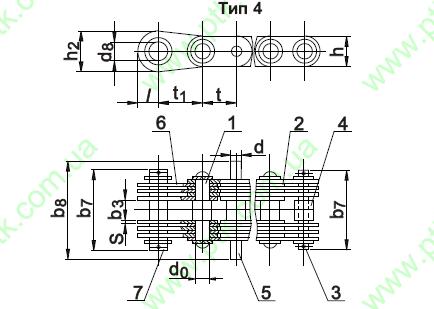

Цепь грузовая пластинчатая с соединительным валиком на

одном конце , концевыми пластинами и концевым валиком

на другом конце цепи и удлинёнными валиками

1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; 5 - валик удлинённый; 6 - пластина концевая; 7 - валик концевой.

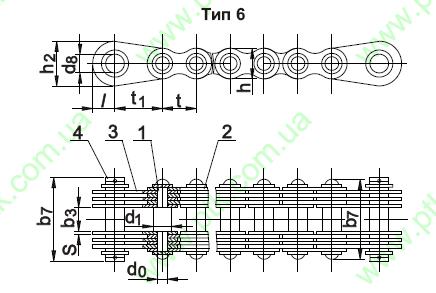

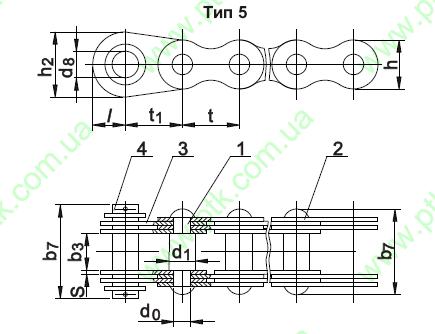

Цепь грузовая пластинчатая с  концевыми пластинами

 и концевым валиком на одном конце цепи

1 - валик; 2 - пластина; 3 - пластина концевая; 4 - валик концевой.



Цепь грузовая пластинчатая с  концевыми пластинами

 и концевым валиком на обоих концах отрезка цепи

1 - валик; 2 - пластина; 3 - пластина концевая; 4 - валик концевой.



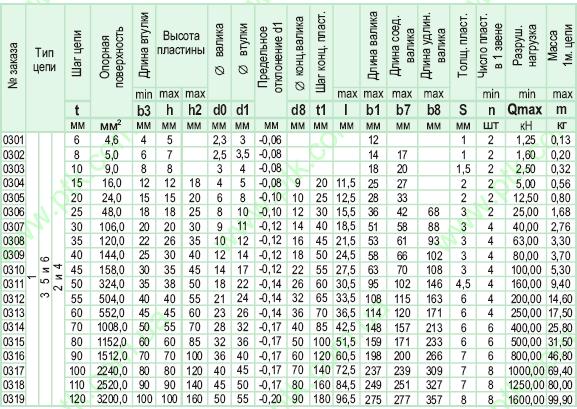

ГОСТ 191-82



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь G - 160 - 1 - 50 , что означает:

• G - цепь пластинчатая;

• 160 - разрушающая нагрузка , кг;

• 1 - тип;

• 50 - шаг цепи, мм.
