Цепи грузовые пластинчатые с закрытыми валиками ГОСТ 23540-79

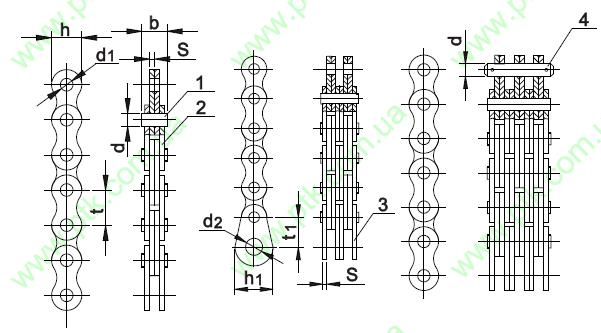

Тип 1 Исполнение 1

Тип 2 Исполнение 2

Тип 3 Исполнение 3





Тип 4 Исполнение 4

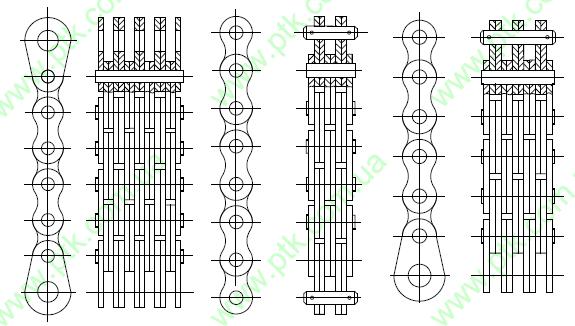

Тип 5 Исполнение 2

Тип 6 Исполнение 3



1 - валик; 2 - пластина; 3 - концевая пластина; 4 - валик соединительный со шплинтами.

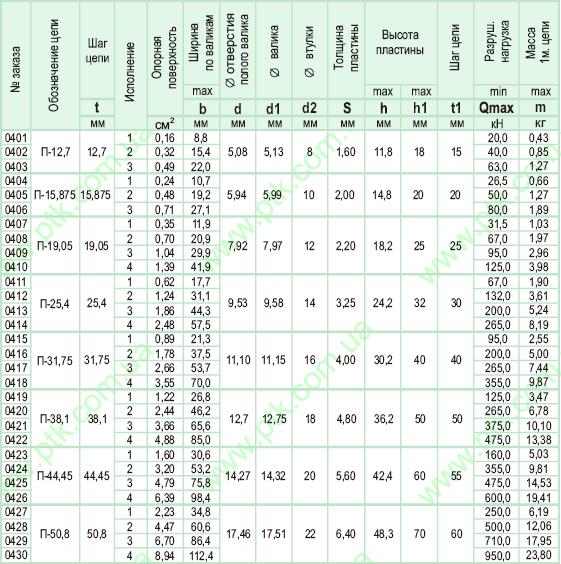

ГОСТ 23540-79



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь П - 15,875 - 50 - 5 - 2 , что означает:

• П - цепь грузовая пластинчатая с закрытыми валиками;

• 15,875- шаг цепи, мм.

• 50 - разрушающая нагрузка , кг;

• 5 - тип (определяется нагрузкой присоединительных элементов);

• 2 - Исполнение (определяется количеством пластин на одном валике).
