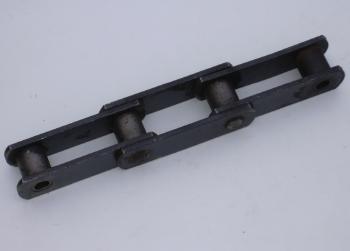

Цепи тяговые пластинчатые  ГОСТ 588-81





Тип 1 Исполнение 1



Исполнение 2



Исполнение 3

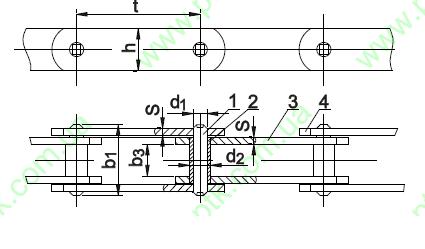

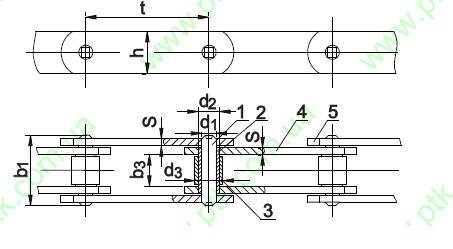

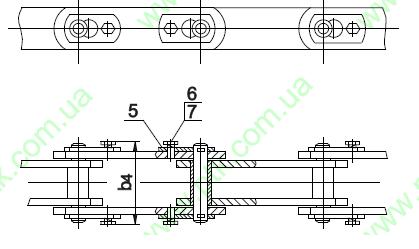

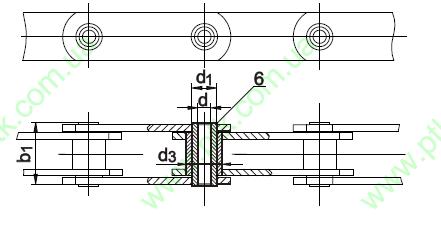

1 - валик; 2 - втулка; 3 - внутренняя пластина; 4 - наружная пластина; 5 - ригель;

6 - болт; 7- шайба; 8 - полый валик.

Тип 2 Исполнение 1



Исполнение 2



Исполнение 3

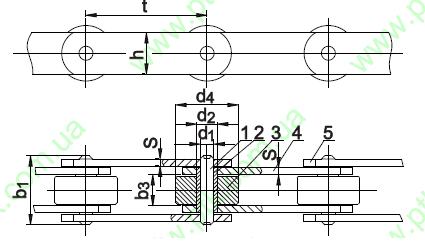

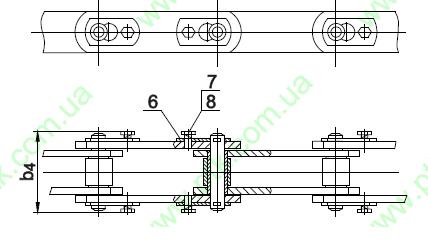

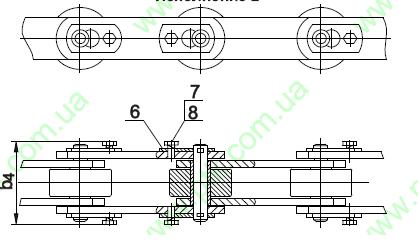

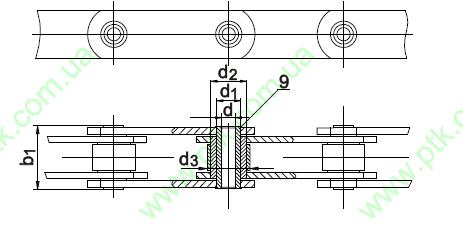

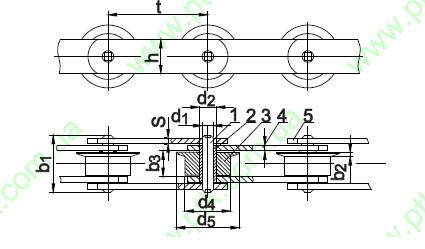

 1 - валик; 2 - втулка; 3 - ролик; 4 - внутренняя пластина; 5 - наружная пластина; 6 - ригель;

7 - болт; 8- шайба; 9 - полый валик.

Тип 3 Исполнение 1



Исполнение 2



Исполнение 3

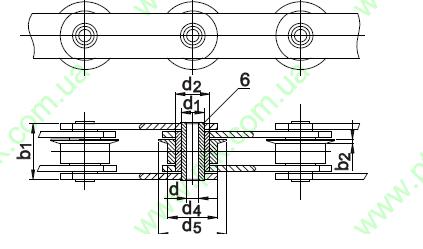

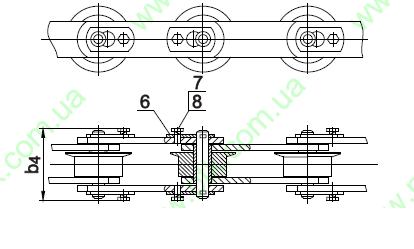

1 - валик; 2 - втулка; 3 - каток; 4 - внутренняя пластина; 5 - наружная пластина; 6 - ригель;

7 - болт; 8- шайба; 9 - полый валик.

Тип 4 Исполнение 1



Исполнение 2



Исполнение 3

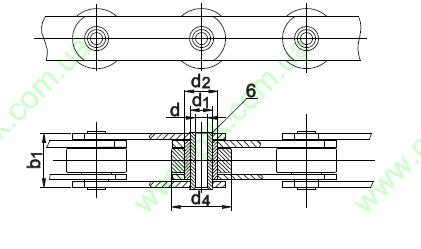

1 - валик; 2 - втулка; 3 - каток с ребордой; 4 - внутренняя пластина; 5 - наружная пластина;

6 - ригель; 7 - болт; 8- шайба; 9 - полый валик.





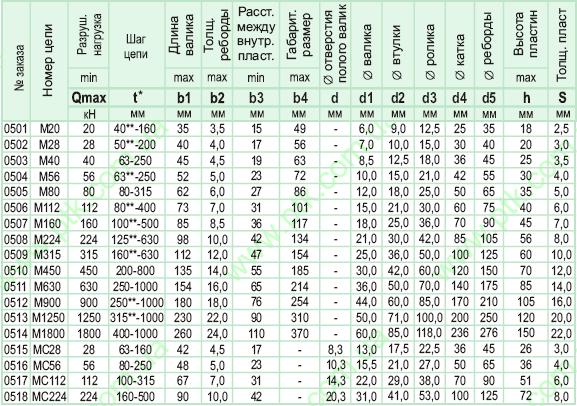

ГОСТ 588-81



               * Шаг цепи выбирается из ряда : 40, 50, 63, 80, 100, 125 ,160, 200, 250, 315, 400, 500,630, 800, 1000 м

               ** Применение шагов , отмеченных ** катковых цепей не допускается.



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь М - 112 - 2 - 100 - 1 , что означает:

• М - цепь тяговая пластинчатая ;

• 112 - разрушающая нагрузка , кг;

• 2 - тип (1 - втулочные ; 2 - роликовые; 3 - катковые; 4 - катковые с ребордой);

• 100 шаг цепи, мм;

• 1 - Исполнение ( 1 - неразборная (индекс М);  2 - разборная со сплошным валиком  (индекс М); 3 - неразборная с полым валиком  (индекс М) ).

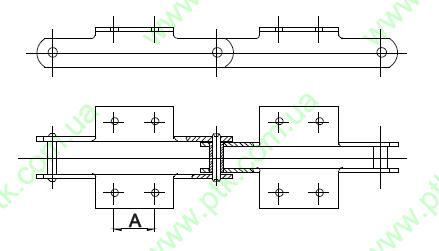

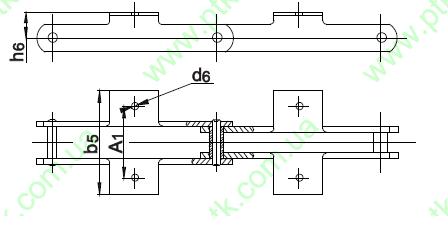

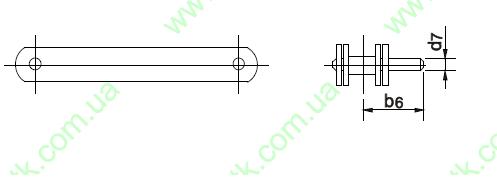

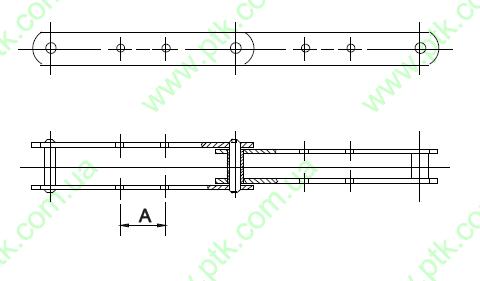

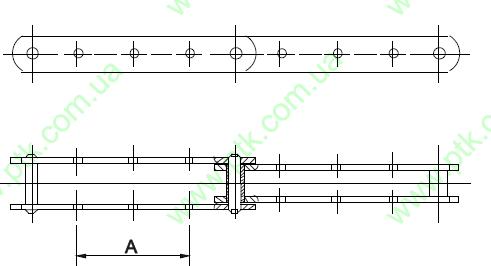

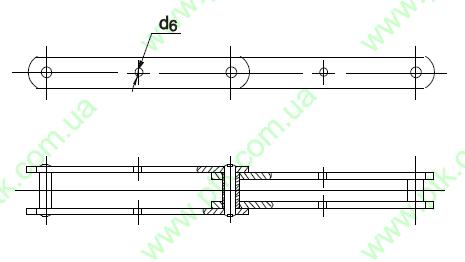

Кроме представленных 4-х основных типов тяговых цепей , ГОСТ 588-81 устанавливает ещё несколько типов цепей с присоединительными элементами на пластинах и валиках .

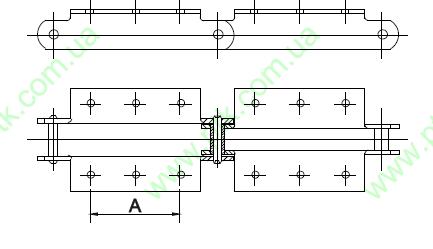

Тип 1.1



Тип 1.2



Тип 1.3



Тип 2.1



Тип 2.2





Тип 2.3



Тип 3





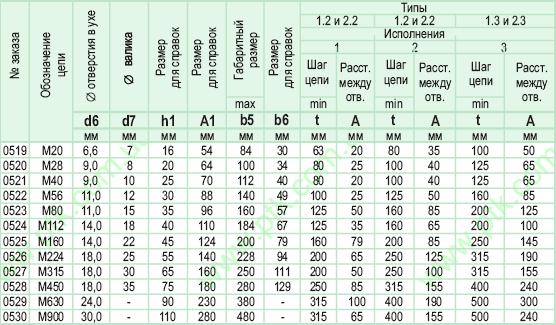

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь М - 112 - 2 - 200 - 1-1,3-3-1-3 , что означает:

• М - цепь тяговая пластинчатая ;

• 112 - разрушающая нагрузка , кг;

• 2 - тип (1 - втулочные ; 2 - роликовые; 3 - катковые; 4 - катковые с ребордой);

• 200 шаг цепи, мм;

• 1 - исполнение ;

• 1,3 - тип присоединительного элемента ;

• 3 - исполнение присоединительного элемента;

• 1 - расположение присоединительного элемента ( 1- одностороннее, 2 - двустороннее) ;

• 3 - чередование присоединительных элементов через n шагов.
