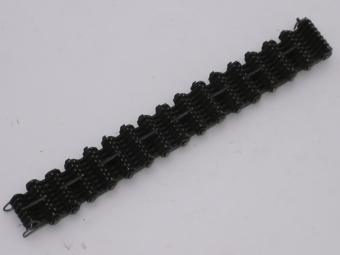

Цепи приводные зубчатые ГОСТ 13552-81





Тип 1 С односторонним зацеплением

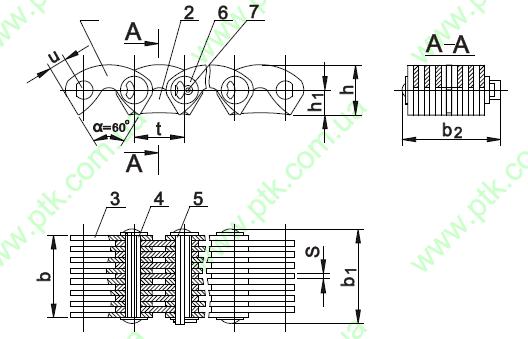

1 - рабочая пластина; 2 - направляющая пластина; 3 - удлинённая призма;

 4 - внутренняя призма; 5 - соединительная призма; 6 - шайба; 7 - шплинт.

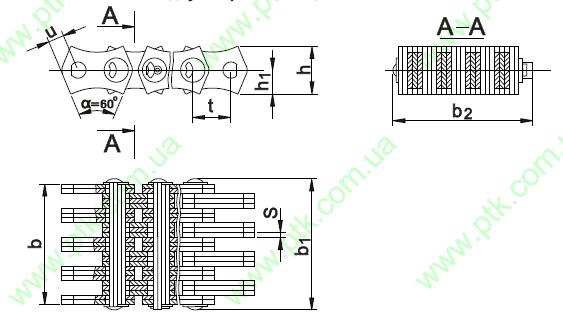

Тип 2 С двусторонним зацеплением

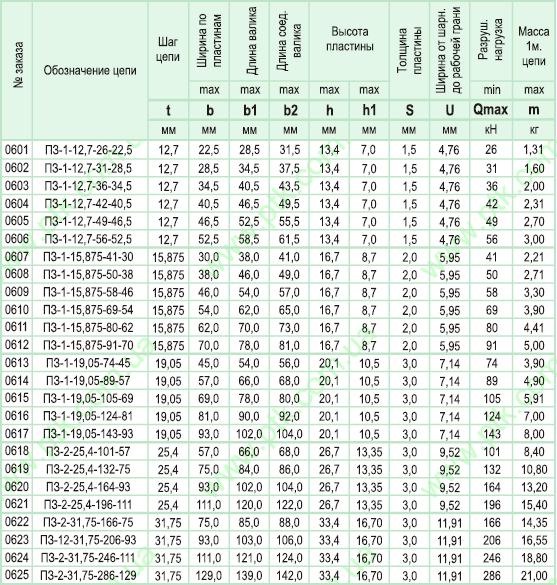

ГОСТ 13552-81



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь ПЗ - 1- 19,05 - 74 - 45  , что означает:

• ПЗ - цепь приводная зубчатая;

• 1 - тип цепи;

• 19,05- шаг цепи, мм.

• 74 - разрушающая нагрузка , кг;

• 45 - рабочая ширина цепи.
