Цепи приводные роликовые длиннозвенные по ГОСТ 13568-75
Цепи приводные роликовые длиннозвенные по ГОСТ 13568-75

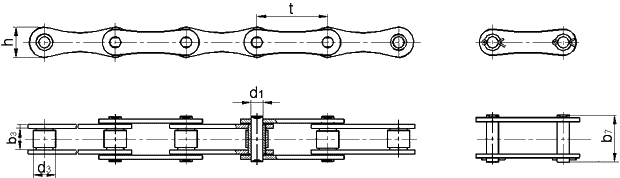

Цепь приводная роликовая длиннозвенная
Цепь приводная роликовая длиннозвенная

Обозначение цепи Основные параметры, мм Разрушающая нагрузка, кгс Вес 1м цепи, кг
t b3 b7 d1 d3 h
ПРД-31,75-2300
31,75
9,65
24
5,08
10,16
14,8
2300
0,60
ПРД-38-3000
38,0
22,00
42
7,92
15,88
21,3
3000
1,87
ПРД-38-4000
38,0
22,00
47
7,92
15,88
21,3
4000
2,10
ПРД-38,1-3000
38,1
12,70
31
5,94
11,91
18,2
3000
1,10
ПРД-50,8-6000
50,8
15,88
39
7,92
15,88
24,2
6000
1,90
ПРД-63,5-8900
63,5
19,05
46
9,53
19,05
30,2
8900
2,60
ПРД-76,2-12700
76,2
25,40
57
11,10
22,23
36,2
12700
3,80

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь ПРД-38,1-3180 ГОСТ 13568-75, что означает:
  • ПРД - приводная роликовая длиннозвенная цепь;
  • 38,1 - шаг цепи, мм;
  • 3180 - разрушающая нагрузка , кг.
