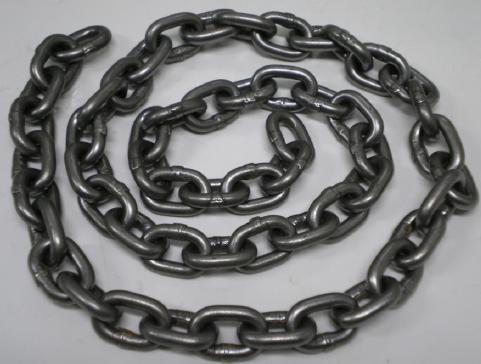

Цепи круглозвенные сварные общего назначения ГОСТ 7070-75



ГОСТ 7070-75

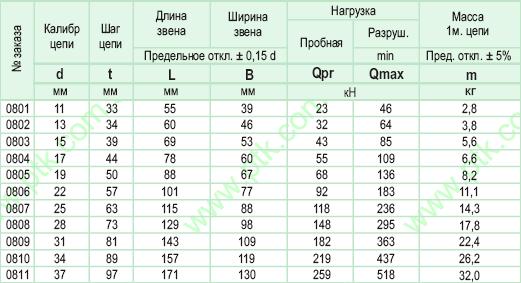

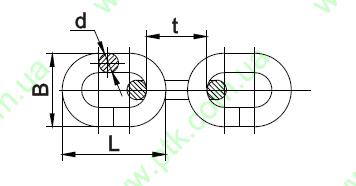

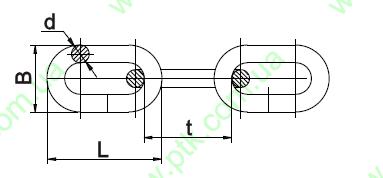

Тип 1











ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь 1 - 15 х 39 , что означает:

• 1- исполнение цепи ;

• 15 - калибр, мм;

• 39 - шаг звена ,мм.

ГОСТ 7070-75

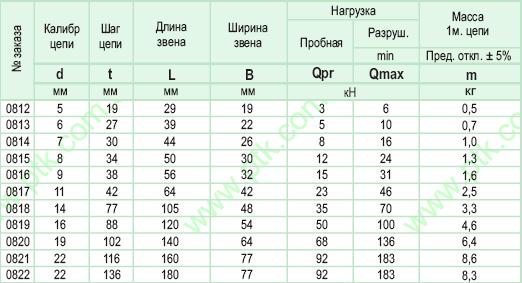

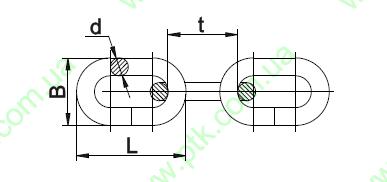

Тип 2











ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь 2 - 11 х 42 , что означает:

• 2 - исполнение цепи ;

• 11 - калибр, мм;

• 42 - шаг звена ,мм.

ГОСТ 7070-75

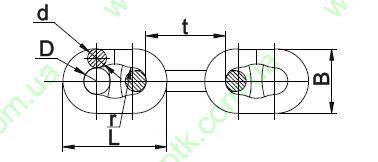

Тип 3











ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь 3 - 15 х 39 , что означает:

• 3 - исполнение цепи ;

• 15 - калибр, мм;

• 39 - шаг звена ,мм.

ГОСТ 7070-75

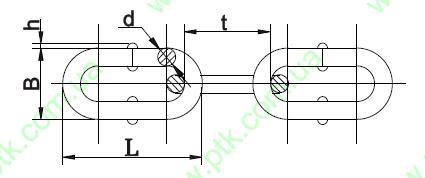

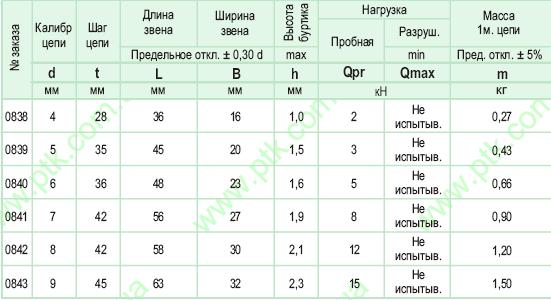

Тип 4











ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь 4 - 5 х 35 , что означает:

• 4 - исполнение цепи ;

• 5 - калибр, мм;

• 35 - шаг звена ,мм.

ГОСТ 7070-75

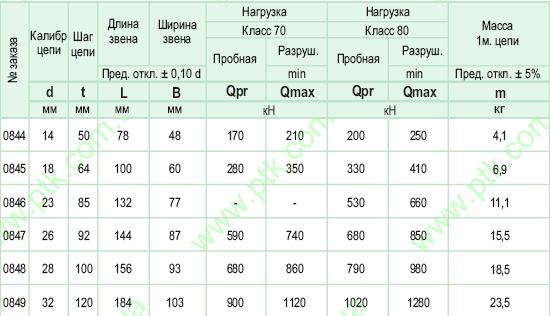

Тип 5











ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ
Цепь 5 - 18 х 64 - 70 , что означает:

• 5 - исполнение цепи ;

• 18 - калибр, мм;

• 64 - шаг звена ,мм;

• 70 - класс .
