 Змащування ланцюгових передач  :

Для змащування ланцюгових передач використовуються переважно легкі мастила, в'язкість яких повинна бути тим вище, чим більше приграничний тиск на ланцюг. Періодичне змащування призначається при швидкості ланцюга не більше 4 м/с та здійснюється через 6-8 годин. Пластична внутрішньо-шарнірна змазка використовується для ланцюгових приводів транспортних машин при швидкості ланцюга не більше 8 м/с.

Здійснюється шляхом занурювання ланцюга у підігріту до температури розрідження змазку.

Періодичність 120-180 г. Крапельна безперервна змазка використовується при швидкості ланцюга не більше 10м/с; змазка додається маслянками-крапельницями або лубрикаторами в кількості 20-25 г/год. Найбільш удосконалена безперервна змазка у мастильній ванні при швидкості ланцюга до 12 м/с чи при подачі мастила насосом при більших швидкостях, при зачиненій  передачі з використанням масляної ванни ведена гілка ланцюга занурюється не більш ніж  на висоту пластини. Після 300-400 годин роботи необхідно замінити мастило та очистити  ванну від осаду. Мастило непроникний  кожух роблять роз'ємним, переважно зварною конструкцією. Він суттєво знижує шум, тому його необхідно застосовувати при великих швидкостях ланцюгів. Якщо немає кожуха - необхідно захисне огородження.



Вибір змазки  :



    Вибір змазки для ланцюгів залежить від умов роботи, температури, швидкості ланцюга.
1. Вплив умов роботи:
- Для відкритих передач, наприклад, комбайн, валоукладач і т.п. використовують консистентну змазку.
- Для закритих передач, таких як трактор, крокуючий екскаватор, використовують рідкі змазки.

2. Вплив температури:
Рекомендований діапазон температури від -5°С до +60°С. Зимою рекомендують слабо в
'язкі змазки, а літом - в'язкі  .

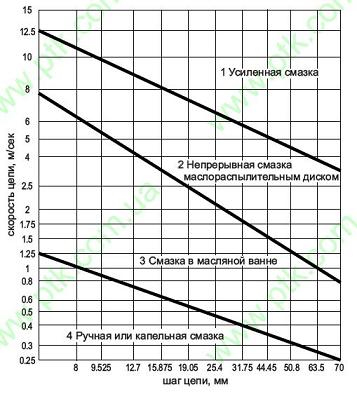

3. Вплив швидкості та кроку ланцюга. Методика тут залежить від швидкості ланцюга і показана в наступній діаграмі.







Таблиця для вибору типу змащувального матеріалу

Граничний тиск в шарнірі ланцюгів кг/мм   Швидкість ланцюга в м/с
до 1 от 1 до 5 св. 5
до 1   індустріальне 20 індустріальне 30 індустріальне 45
от 1  до 2 індустріальне 30 індустріальне 45 машинне Т
от 2 до 3 індустріальне 45 машинне Т циліндрове 11 легке
свыше 3 машинне Т автол 10 автол 18

Орієнтовні норми витрат змащувальних матеріалів для  1м.п. ланцюга на 1 год. роботи
Діапазон кроків приводних ланцюгів, в мм Середній зазор у шарнірі   ланцюга,     в мм Ручна змазка, г/год Крапельна змазка,     г/год Консистентна змазка,         г/год Картерна змазка, г/год
до кроку 12,7 від 0,05 до 0,1  10- 15  6 - 10    0,3 - 0,5   1 - 2
більше 12,7 до 25,4 від 0,1 до 0,15  15- 20  10 - 15    0,5 - 0,75   2 - 4
більше 25,4 до 38,1 від 0,15 до 0,2  20 - 25  15 - 20    0,75 - 1,0   4 - 6
більше 38,1 до 50,8 від 0,2 до 0,25  25 - 30  20 - 25    1,0 - 1,25   6 - 8
більше 50,8 від 0,25 до 0,3  30 - 35  25 - 30    1,25 - 1,5   8 - 10



Вгору



Рекомендації щодо експлуатації ланцюгових передач

1. Ланцюги повинні використовуватись у  змонтованих передачах при дотриманні вимог відповідних стандартів.


2. Вали ланцюгових передач повинні бути перевірені на паралельність осей. Допуск  паралельності осей валів не повинен бути більше 0,2 мм на кожні 100 мм довжини валів.


3. Зірочки ланцюгових передач по радіальному та осьовому биттю повинні відповідати вимогам відповідних стандартів - ГОСТ 591, ГОСТ 592.


4. Вінці зірочок, які працюють в одному контурі, повинні бути перевірені на розташування в одній площині. Зміщення вінців зірочок (відхилення від площини) для передач з міжцентровою відстанню до 1000 мм не повинна бути більше 2 мм, допуск збільшується на 0,2 мм на кожні 100 мм міжцентрової відстані більш ніж на 1000 мм.


5. Ланцюг, який встановили на зірочках, повинен бути відрегульований на натяжіння. Натяжіння  вважається нормальним, якщо при міжцентровій відстані зірочок 1000 мм стріла провисання веденої гілки ланцюга буде дорівнювати (40+10) мм при прикладанні зусилля (160+10) Н, (16+1) кгс. При підвищенні або зменшенні міжцентрової відстані на кожні 100 мм стріла провисання відповідно збільшується або зменшується на (4+1) мм. При нахилах передач (більше 45°) повинна бути прийнята нижня границя вказаних величин. Стріла провисання вимірюється при двозірочній ланцюговій передачі посередині веденої гілки, при багатозірочній передачі - посередині ланцюга між веденою та ведучою зірочками.


6. Режими експлуатації ланцюгів повинні бути вказані  в інструкції з експлуатації (паспорті) на машину, в котрій використовуються ланцюги, та вимогах з технічного обслуговування.



7. Ланцюги  ПР зі звернутими роликами та  ПРА, ПРД, ПРІ повинні використовуватись при швидкості руху не вище 5 м/с.

8. Допускається експлуатація ланцюгів в умовах, де значення кліматичних факторів виходять за границі встановлених номінальних показників для кліматичних виконань У1 або УХЛ1.1, при цьому  значенні кліматичних факторів, а також при необхідності додаткових вимог до ланцюгів, їх збереження та обслуговування встановлюється в нормативно-технічной документації щодо узгодження між споживачем та виробником ланцюгів при наявності спеціального технічного обумовлення.
