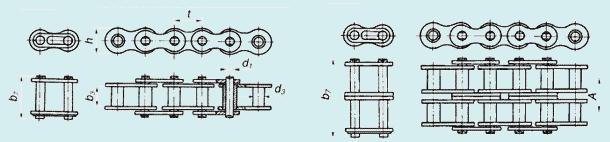

Ланцюг приводний
втулочний однорядний
|
Ланцюг приводний
втулочний дворядний
|
| Позначення ланцюга |
Основні параметри, мм |
Руйнівне зусилля, кгс |
Вага 1м ланцюга, кг |
| t |
b3 |
b7 |
d1 |
d3 |
h |
A |
| ПВ-9,525-1150 |
9,525
|
7,60
|
18,5
|
3,59
|
5,00
|
8,80
|
|
1150
|
0,50
|
| ПВ-9,525-1150 |
9,525
|
9,52
|
21,2
|
4,45
|
6,00
|
9,85
|
10,75
|
1300
|
0,65
|
| 2ПВ-9,525-2000 |
9,525
|
5,20
|
27,3
|
4,45
|
6,00
|
9,85
|
16,7
|
2000
|
1,00
|
ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ЛАНЦЮГА
Ланцюг 2ПВ-9,525-2340 ГОСТ 13568-75, що означає:
- 2 - дворядний;
- ПВ - приводний втулочний ланцюг;
- 9,525 - крок ланцюга, мм;
- 2340 - руйнівне зусилля , кг.
|
|
|
