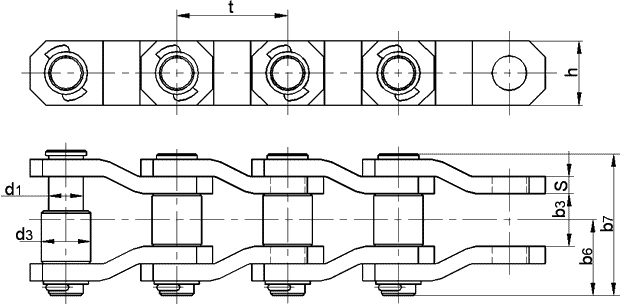

Ланцюг приводний
роликовий з вигнутими пластинами
|
| Позначення ланцюга |
t |
b3 |
d3 |
d1 |
h |
s |
b7 |
b6 |
Руйнівне зусилля, кгс |
Вага 1м ланцюга, кг |
| ПРИ-78,1-36000 |
78,1
|
38,1
|
33,3
|
17,15
|
45,5
|
10
|
102
|
51 |
36 000
|
14,44
|
| ПРИ-78,1-40000 |
78,1
|
38,1
|
40,0
|
19,00
|
56,0
|
10
|
102
|
51 |
40 000
|
16,30
|
| ПРИ-103,2-65000 |
103,2
|
49,0
|
46,0
|
24,00
|
60,0
|
10
|
135
|
73 |
65 000
|
27,70
|
| ПРИ-140-120000 |
140,0
|
80,0
|
65,0
|
36,00
|
90,0
|
20
|
182
|
94 |
120 000
|
63,00
|
ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ЛАНЦЮГА
Ланцюг ПРИ-78,1-40000 ГОСТ 10947-64, що означає:
- ПРИ - приводний роликовий ланцюг з
вигнутими пластинами;
- 78,1 - крок ланцюга, мм;
- 40000 - руйнівне зусилля , кг.
|
|
|
